F01-2203021HD
Marca:Chery
Modelo:JetourX70

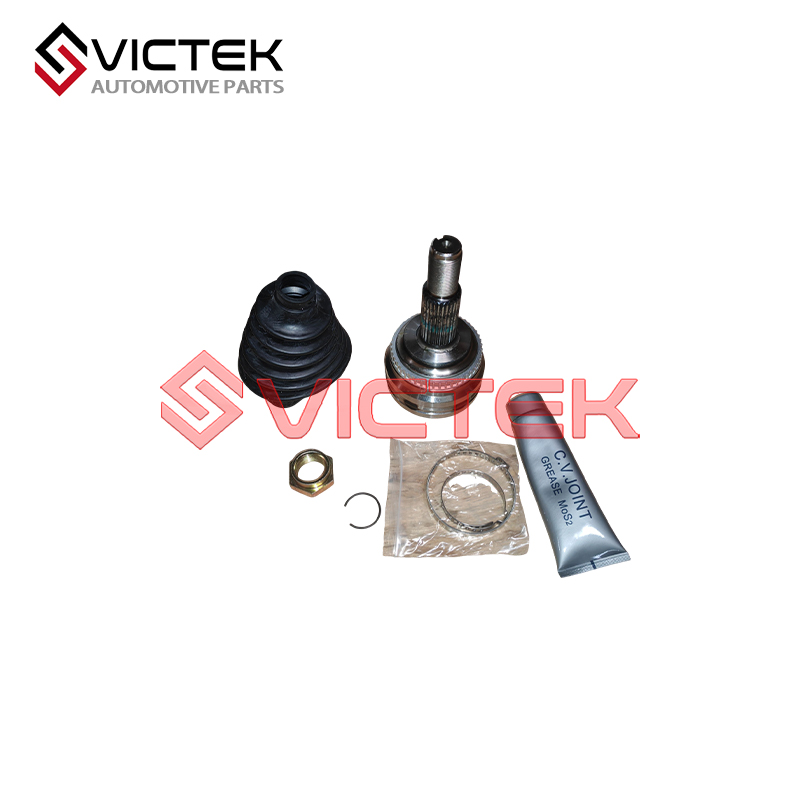

Nombre del producto:Jaula de bolas exterior
Número de pieza: F01-2203021HD
Detalles de producto
1. Descripción general básica y posicionamiento funcional principal
La jaula de bolas exterior F01-2203021HD es un componente original de fabricante de equipo original (OEM) desarrollado y producido exclusivamente por Chery Automobile Group, diseñado específicamente para el SUV de tamaño mediano Chery Jetour X70, un modelo reconocido por su espacioso interior, rendimiento robusto y versatilidad tanto en el desplazamiento urbano como en situaciones de conducción fuera de la carretera. Como componente esencial del sistema de transmisión de tracción delantera (FWD) del vehículo, esta jaula de bolas exterior (en adelante denominada "la jaula de bolas") se clasifica como una junta homocinética (CV) de tipo fijo (RF), montada en el extremo exterior del eje de transmisión delantero, conectando directamente el eje de transmisión con el cubo de la rueda delantera. Funciona como un "puente de transmisión de potencia" insustituible que asegura que el par del motor se transmita de manera suave y uniforme a las ruedas delanteras, al mismo tiempo que acomoda los grandes cambios de ángulo de las ruedas delanteras durante la dirección y el ligero desplazamiento vertical al conducir sobre superficies irregulares.
A diferencia de otros componentes de transmisión que solo gestionan la transferencia de potencia lineal, la jaula de bolas exterior F01-2203021HD está diseñada para resolver un desafío técnico clave: mantener la transmisión de potencia a velocidad constante incluso cuando las ruedas delanteras giran en ángulos extremos (hasta 47 grados). ° ) o se mueve hacia arriba y hacia abajo con la suspensión. Como una junta homocinética de tipo fijo, se encarga principalmente de la compensación angular durante la dirección, mientras que la jaula de bolas interna (montada cerca de la transmisión) acomoda el desplazamiento axial del eje de transmisión durante la compresión y el rebote de la suspensión. Este diseño de doble jaula de bolas garantiza que el Jetour X70 mantenga una salida de potencia estable, una respuesta de dirección precisa y una experiencia de conducción suave, incluso en condiciones de manejo complejas como giros bruscos, caminos irregulares o terrenos fuera de la carretera. Una jaula de bolas exterior defectuosa o dañada puede provocar graves fallos en la transmisión de potencia, bloqueo de la dirección, ruidos anormales o incluso el desprendimiento de la rueda, lo que representa un grave riesgo de seguridad para el conductor y los pasajeros.
El número de pieza F01-2203021HD sirve como identificador único para esta jaula de bolas exterior, diferenciándola de la jaula de bolas interior (que tiene un número de pieza diferente) y de otros componentes del sistema de transmisión del Jetour X70 (como los ejes de transmisión, las fundas de rótula o los cubos de rueda). También diferencia este componente de las jaulas de bolas exteriores utilizadas en otros modelos de Chery o Jetour (como el Jetour X90, Chery Tiggo 7 o Chery Arrizo 8), que están equipados con diferentes configuraciones de transmisión, especificaciones de eje de transmisión e interfaces de buje de rueda. Como componente original de fábrica (OEM), cumple estrictamente con los estándares de diseño originales de Chery, los requisitos de materiales y las especificaciones de rendimiento, al mismo tiempo que se adhiere a los estándares internacionales de calidad y seguridad automotriz (ISO 9001, IATF 16949) y a los estándares nacionales de seguridad automotriz (GB 19752-2021). Cada dimensión, interfaz de montaje y estructura interna de precisión está diseñada para adaptarse perfectamente al sistema de transmisión frontal del Jetour X70, garantizando una integración sin problemas y una compatibilidad óptima. A diferencia de las jaulas de bolas exteriores de baja calidad que suelen sufrir desgaste prematuro, mala compensación de ángulo o fallos estructurales, la jaula de bolas exterior original F01-2203021HD se somete a rigurosas pruebas y validaciones para garantizar fiabilidad, durabilidad y rendimiento estable, lo que la convierte en la opción preferida para los propietarios de Jetour X70 y los técnicos profesionales de reparación automotriz.
2. Selección de Materiales de Primera Calidad y Proceso de Fabricación de Precisión
La jaula de rótula exterior Chery Jetour X70 F01-2203021HD está fabricada con materiales de alto rendimiento y calidad automotriz, cuidadosamente seleccionados por el equipo de ingeniería de Chery para resistir las duras condiciones de operación del chasis del vehículo, incluyendo la exposición a temperaturas extremas (que oscilan entre -40 ° C a 120 ° C), sal de carreteras, humedad, polvo, impacto de la grava y estrés mecánico continuo de alto torque. El equipo prioriza los materiales que equilibran alta resistencia, resistencia al desgaste, resistencia al impacto y resistencia a la corrosión, asegurando que la jaula de bolas mantenga un rendimiento estable durante una vida útil de típicamente 100,000–150,000 kilómetros bajo condiciones normales de operación (dependiendo del entorno de uso y los hábitos de mantenimiento).
La estructura principal de la jaula de bolas exterior F01-2203021HD, que incluye la pista exterior (carcasa en forma de campana), la pista interior (manguito en forma de estrella) y las bolas de acero, está hecha de acero inoxidable dúplex S31803 (2205) de alta resistencia, un material de calidad automotriz de primera categoría, conocido por sus excelentes propiedades mecánicas y resistencia a la corrosión. Este acero inoxidable dúplex está compuesto por una mezcla equilibrada de fases de austenita y ferrita (aproximadamente 1:1), lo que le confiere una resistencia a la tracción superior (mínimo 620 MPa) y un límite elástico (mínimo 450 MPa), lo que garantiza su capacidad para soportar las altas fuerzas de torque e impacto ejercidas durante la transmisión de potencia y la dirección. También exhibe una resistencia al desgaste excepcional y un bajo coeficiente de fricción, lo que reduce el desgaste entre las bolas de acero y las pistas de rodadura de las bandas exterior e interior, y garantiza un funcionamiento suave y sin fricción a lo largo del tiempo. Además, el acero inoxidable dúplex S31803 tiene una excelente resistencia a la corrosión causada por la sal de carretera, la humedad y los contaminantes ambientales, lo que previene la oxidación, la corrosión por picaduras o la degradación del material, algo crucial para mantener la integridad estructural y el rendimiento de la jaula de bolas en entornos exigentes del tren de rodaje.
La jaula (retenedor) que sujeta las bolas de acero en su lugar está hecha de un material compuesto de alta resistencia PA66+30% fibra de vidrio, que ofrece un equilibrio perfecto entre rigidez, resistencia y ligereza. Este material compuesto tiene un alto punto de fusión, excelente resistencia al desgaste y buena estabilidad dimensional, lo que garantiza su capacidad para soportar las altas temperaturas y el estrés mecánico dentro de la jaula de bolas, manteniendo al mismo tiempo el posicionamiento preciso de las bolas de acero. Las bolas de acero están hechas de acero templado para rodamientos (GCr15), que ha sido sometido a un tratamiento térmico de temple y revenido para lograr una dureza superficial de HRC 60–64, lo que mejora aún más la resistencia al desgaste y la vida útil. La jaula de bolas también está equipada con cubiertas CV de caucho nitrilo (NBR) resistente a altas temperaturas, que protegen los componentes internos del polvo, los residuos y la humedad, mientras conservan la grasa especial para altas temperaturas que lubrica las bolas de acero y las pistas de rodadura.
El proceso de fabricación de la jaula de bolas exterior F01-2203021HD sigue un estricto flujo de producción certificado según las normas ISO 9001 e IATF 16949, cumpliendo con los estándares de calidad globales de Chery y las prácticas avanzadas de fabricación de precisión. El proceso de producción comienza con la forja de precisión de la pista exterior y la pista interior de acero inoxidable dúplex S31803, utilizando máquinas de forjado de alta precisión para garantizar una densidad uniforme del material y la integridad estructural. Este proceso de forjado elimina defectos internos como burbujas o grietas, asegurando que los componentes puedan soportar altas fuerzas de torque e impacto. Después del forjado, las bandas exterior e interior pasan por una serie de etapas de post-procesamiento, que incluyen mecanizado de precisión, eliminación de rebabas y tratamiento térmico (templado y revenido), lo que mejora aún más la resistencia, dureza y estabilidad dimensional del material.
Las pistas de rodadura de las bandas exterior e interior se rectifican con precisión utilizando máquinas rectificadoras CNC, lo que garantiza una precisión dimensional con una tolerancia de ±0,005 mm, fundamental para un movimiento fluido de las bolas de acero y una transmisión de potencia a velocidad constante. Las bolas de acero se seleccionan mediante un estricto proceso de cribado para garantizar un tamaño y redondez uniformes, y la jaula se moldea por inyección con moldes de alta precisión para asegurar un ajuste perfecto con las bolas de acero y las pistas. Todo el conjunto se somete a rigurosas pruebas de control de calidad, que incluyen pruebas de precisión dimensional, pruebas de resistencia al torque, pruebas de resistencia al desgaste, pruebas de resistencia a la corrosión y pruebas de fatiga. Las pruebas de fatiga garantizan que la jaula de bolas pueda soportar más de 1.5 millones de ciclos de operación con alto torque y cambios de ángulo sin fallar, cumpliendo con los estrictos requisitos de durabilidad de Chery y los estándares de fatiga ISO 16750. Solo las jaulas de bolas que superan todas estas pruebas pueden salir de la fábrica, lo que garantiza que la serie F01-2203021HD ofrezca un rendimiento fiable y duradero en el sistema de transmisión del Jetour X70.
3. Composición Estructural y Características Clave del Diseño
La jaula de rótula exterior Chery Jetour X70 F01-2203021HD presenta una estructura de junta homocinética de tipo fijo diseñada con precisión, adaptada a los requisitos específicos del sistema de tracción delantera del Jetour X70 y a sus características de conducción. Su composición estructural está optimizada para garantizar una transmisión de potencia a velocidad constante, una compensación de ángulo suave y un funcionamiento fiable, con características de diseño clave que abordan los desafíos únicos de la transmisión de potencia durante el movimiento de la dirección y la suspensión.
Una de las características de diseño clave de la jaula de bolas exterior F01-2203021HD es su estructura de cuatro componentes principales: aro exterior (carcasa en forma de campana), aro interior (manguito en forma de estrella), jaula (retenedor) y bolas de acero. El aro exterior es un componente en forma de campana con pistas de rodadura mecanizadas con precisión en su superficie interior, conectado al cubo de la rueda mediante estrías para transmitir el par a la rueda delantera. La pista interior es un componente en forma de estrella con pistas de rodadura correspondientes en su superficie exterior, acoplada al eje de transmisión para recibir el par de torsión de la transmisión. La jaula se instala entre las pistas exterior e interior, con bolsillos espaciados uniformemente que mantienen las bolas de acero en su lugar, asegurando que estas se deslicen suavemente a lo largo de las pistas de ambas partes. Esta estructura permite que la jaula de bolas transmita el par a una velocidad constante, incluso cuando la rueda delantera gira en ángulos extremos, cumpliendo así la función principal de una junta de velocidad constante.
Otra característica de diseño crucial es el perfil optimizado del canal de rodamiento y la disposición de las bolas de acero. Las pistas de rodadura de las bandas exterior e interior están diseñadas con un radio de arco específico, calculado para garantizar que las bolas de acero mantengan contacto con ambas bandas en todo momento, incluso durante los ángulos máximos de dirección (hasta 47 grados). ° ). Este diseño minimiza la fricción y el desgaste, al mismo tiempo que garantiza una transmisión de torque eficiente y un funcionamiento suave. Las bolas de acero están distribuidas de manera uniforme (normalmente 6-8 bolas de acero) para distribuir el torque de manera equitativa, evitando concentraciones localizadas de tensión y prolongando la vida útil de la jaula de bolas. Además, la jaula de bolas está diseñada con un depósito de grasa incorporado, que almacena la grasa especial de alta temperatura y alta presión que lubrica las bolas de acero y las pistas de rodadura, reduciendo la fricción y previniendo el desgaste. La funda de la junta homocinética, fabricada con caucho NBR resistente a altas temperaturas, está firmemente sujeta a la pista exterior y al eje de transmisión con abrazaderas de acero inoxidable, lo que garantiza un sellado hermético y a prueba de fugas que protege los componentes internos del polvo, los residuos y la humedad.
La jaula de bolas exterior F01-2203021HD también presenta un diseño compacto y ligero que encaja perfectamente en el chasis delantero del Jetour X70, minimizando la ocupación de espacio y asegurando una holgura óptima con otros componentes (como los brazos de suspensión, las pinzas de freno y el cubo de la rueda). Las ranuras de montaje están mecanizadas con precisión para garantizar un ajuste firme y seguro con el eje de transmisión y el cubo de la rueda, evitando deslizamientos o vibraciones durante operaciones de alto torque. El diseño de la jaula de bolas también incorpora una estructura a prueba de polvo y agua, con la funda CV extendiéndose para cubrir toda la articulación, protegiendo aún más los componentes internos de las duras condiciones del chasis. Además, la jaula de bolas está diseñada para ser compatible con el sistema de suspensión delantera del Jetour X70, lo que garantiza una integración perfecta con los componentes de dirección y suspensión del vehículo, y mantiene la precisión de manejo y la estabilidad de conducción del vehículo.
